/* 5v - vin scl - d1 sda - d2 VOCs Sensor(GSBT11-p11) vcc - 5v vvolt-a0 */ // includes #include "ESP8266WiFi.h" #include "WiFiClientSecure.h" #include #include "SSD1306Wire.h" // oled 라이브러리, 아두이노 우노 사용시는 #include "SSD1306.h" #define DEBUG true #include #include "SparkFunBME280.h" BME280 mySensor; //SSD1306 display(0x3c, 4, 5);//0x3C being the usual address of the OLED sda d2-4, sck d1-5 SSD1306W..

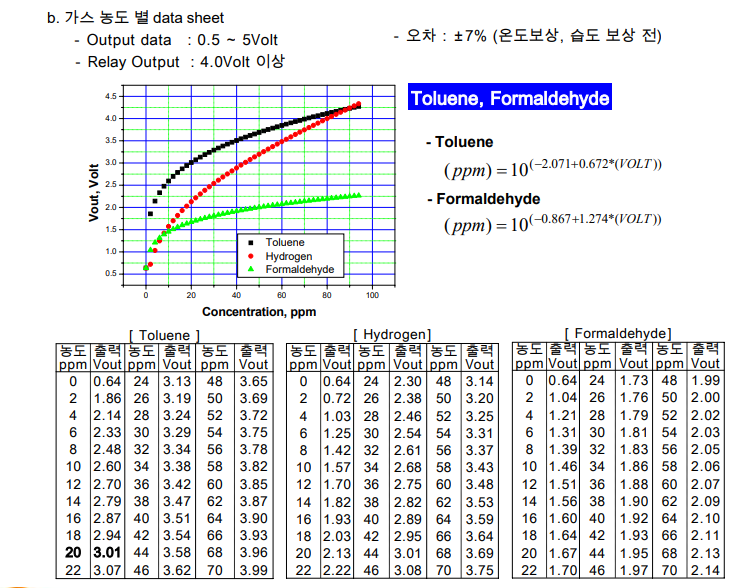

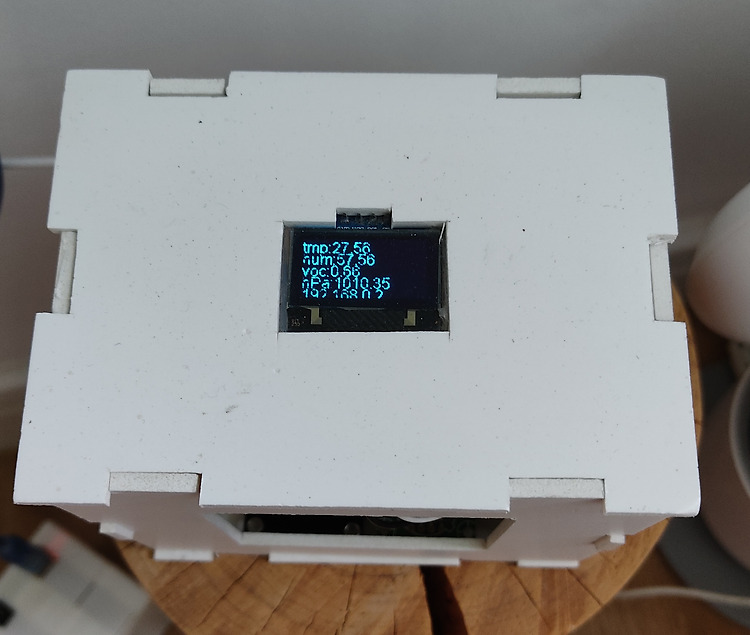

집안의 휘발성 유기 화합물(VOC)을 측정하여 실내 공기의 오염정도와 환기 시점을 알 필요가 있어 측정기를 알아본 바 대부분 고가의 장비라서 자작을 결정함 GSBT11-P110 datasheet상으로는 톨루엔과 포름알데히드를 측정가능 한 것으로 확인되고 ccs811센서에 비해 알코올이나 방향제 등에 민감하게 반응함 초기에는 아두이노 우노를 이용하여 제작하였으나 esp01이 자주 뻗어서 nodemcu v3로 바꿈 아두이노에 맞춰 케이스를 맞춰 만들다 보니 지금은 여유공간이 넘침 케이스는 포맥스로 만들었으나 재질이 pvc라서 유해성 문제로 3d로 출력후 교체할 예정임 회로도 voc 센서는 5v로 동작하므로 nodemcu의 vin에서 5v를 가져와 공급한다
