이전 글에서 고장난 다이소 거치대를 그냥 순간 접착제로 수리하긴 했지만 언제 다시 고장날지 알 수없고 여행시 고장나면 스마트폰 네비 보는데 애로사항이 많기 때문에 환풍구용 변환 홀더를 만들기로 했다
다이소 스마트폰 차량 거치대 수리
오천원에 구입한 거치대의 흡착판 연결부위가 부러짐 분해해 보니 순간 접착제로 일단 고정해서 사용가능할 듯함 안되면 3d 프린터로 출력해서 새로 만들어 봐야 할듯 분해 방법은 핀부분을 드
do121.tistory.com
환풍구에 적합한 모양을 모델링하는게 쉽지 않기에
싱기버스에서 환풍구용 홀더의 stl을 받아서 팅커캐드에서 약간 손을 본다음 출력한다.
다른 사람이 만들어 놓은 stl을 편집할 목적으로는 팅커캐드를 추천한다.
팅커캐드외에 스케치업을 주로 사용하는데 스케치업에서 stl을 읽어 들이면 잔잔한 선들 정리하는게 쉽지않지만
팅커캐드에서는 stl파일내 모델들을 그냥 입체하나로 불러들여 세밀한 조절은 어렵지만 특정 부분만 가져다 사용한다면 구멍입체들과 그룹화하여 불필요한 부분 삭제가 쉬워 빠른 시간내에 목적물을 만들 수 있는 장점이 있다.
https://www.thingiverse.com/thing:2360746
UNIVERSAL CAR AIR VENT HOLDER SMARTPHONE STL V4.0 by seretudes
Please, rotate file before printing. 0 support needed for this print. I can upgrade the file, just tell me if needed. Printed with Z-ABS (with raft) 0.29 layers 20 grammes 2 hours V5.0 added 20/06/2017
www.thingiverse.com
싱기버스에서 받은 stl 중에서 환풍구 고정부분만 남기고 나머지는 지운다
관절 역할을 하는 구체를 만들어 붙여준다. 구체와 환풍구 홀더가 너무 가까우면 조립이 힘들수 있고 스마트폰 방향 조절이 어려울 수 있어 적당하게 연결부를 만들어 붙인다.
서포터 생성을 최소화하기 위해 나누어서 출력(서포터가 많으면 제거하기도 힘들고 표면이 매끄럽지 못함)

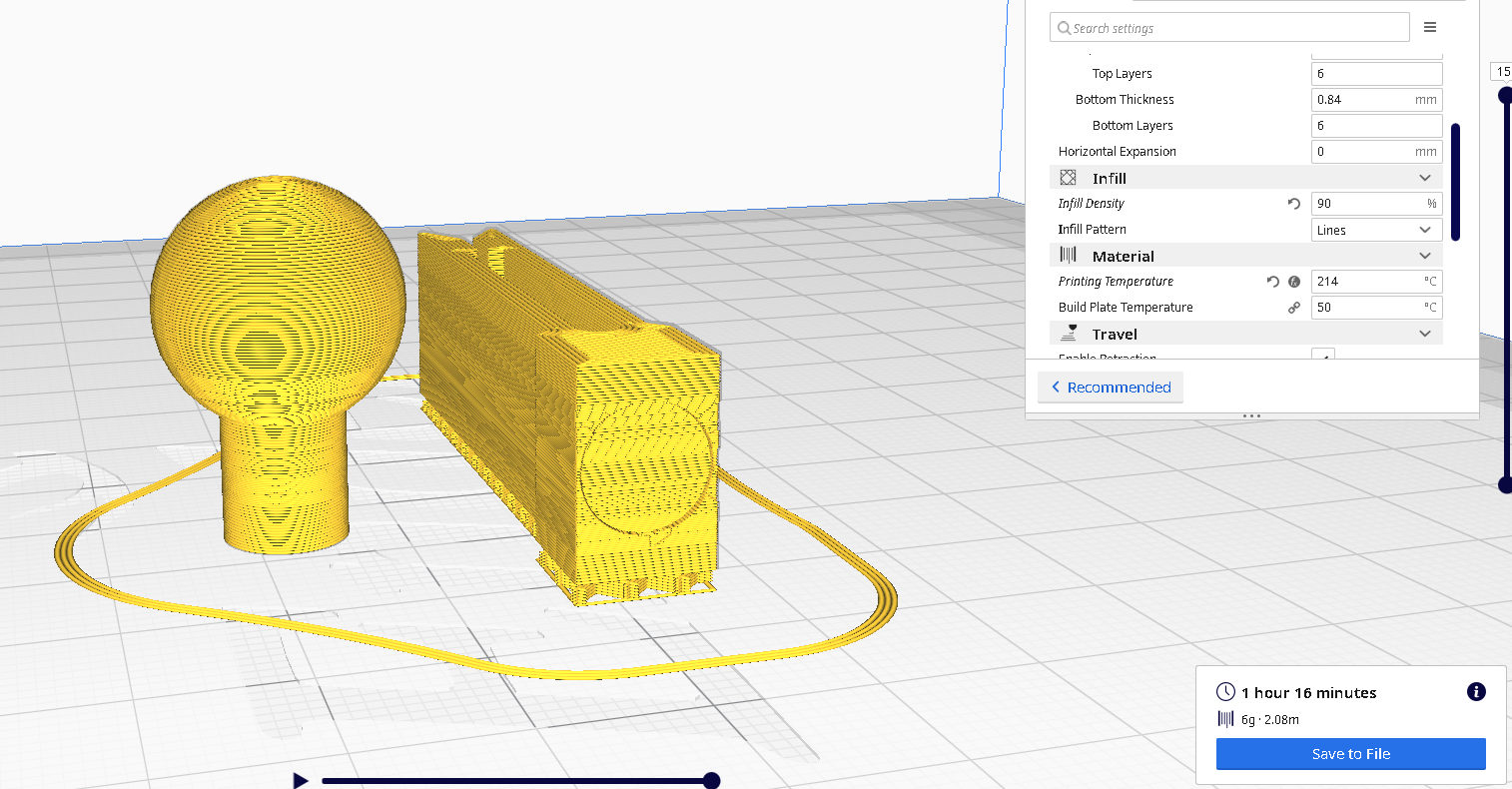

cura에서 변환하니 1시간 16분 정도 걸림. 구체부분은 예상외로 서포터가 생기지 않음
조립 후 모습
